راهنمای جامع آزمایش صحرایی نفوذ مخروط، روش انجام و کاربردها در مهندسی ژئوتکنیک
آزمایش نفوذ مخروط CPT (Cone Penetration Testing) یکی از مهم ترین روش های میدانی در مهندسی ژئوتکنیک برای بررسی رفتار و ساختار خاک در محل است. در این روش با نفوذ مخروطی استاندارد به درون خاک، مقاومت و فشار آب حفره ای اندازه گیری می شود تا ویژگی های مکانیکی لایه های زیرسطحی مشخص گردد.
این آزمایش به دلیل سرعت بالا، دقت مناسب و ارائه داده های پیوسته جایگزین بسیاری از روش های سنتی شده است. با این حال در خاک های درشت دانه یا سنگی محدودیت هایی دارد و نیازمند تجهیزات خاص و اپراتور مجرب است. به طور کلی CPT ابزاری مؤثر برای طراحی پی، ارزیابی پایداری شیب ها و مدیریت منابع آب زیرزمینی به شمار می رود.
آزمایش نفوذ مخروط CPT
کاربرد آزمایش آزمایش نفوذ مخروط CPT
یکی از کاربردهای مهم آزمون CPT ارزیابی ویژگی های مکانیکی خاک برای برای طراحی پی ها می باشد. همچنین این آزمایش به تحلیل پایداری شیب ها و شناسایی نقاط ضعف در خاک کمک می کند. در پروژه های ژئوتکنیکی آزمایش نفوذ مخروط CPT به تعیین عمق و نوع لایه های خاک و همچنین نفوذپذیری آن ها می پردازد. علاوه بر این داده های به دست آمده از این آزمایش در مدیریت منابع آب زیرزمینی و ارزیابی خطرات زمین لغزش نیز مورد استفاده قرار می گیرد.
تجهیزات آزمایش نفوذ مخروط
تجهیزات آزمایش نفوذ مخروط CPT شامل مجموعه ای از ابزارها و دستگاه ها است که به منظور انجام آزمایش و جمع آوری داده های مورد نیاز طراحی شده اند. این تجهیزات عبارت اند از:
- دستگاه نفوذ مخروطی (CPT Rig): این دستگاه شامل یک سیستم هیدرولیکی است که مخروط را به عمق خاک نفوذ میدهد. این سیستم معمولاً شامل یک جک هیدرولیکی و یک میله نفوذ است.
· مخروط نفوذی: مخروطی با زاویه مشخص (معمولاً 60 درجه) که به انتهای میله نفوذ متصل می شود. این مخروط دارای نوک تیز است که به راحتی در خاک نفوذ می کند.
- سنسورهای اندازهگیری: سنسورهایی که برای اندازهگیری مقاومت خاک در برابر نفوذ مخروط استفاده می شوند. این سنسورها معمولاً شامل: الف- سنسور مقاومت (qc): برای اندازهگیری مقاومت خاک در برابر نفوذ.ب- سنسور فشار جانبی (u): برای اندازهگیری فشار آب حفرهای (pore pressure) در خاک.
- سیستم ثبت داده: یک سیستم الکترونیکی برای ثبت و ذخیرهسازی داده های به دست آمده از سنسورها در حین آزمایش. این سیستم معمولاً شامل نرمافزارهایی برای تحلیل داده ها نیز می باشد.
- میله نفوذ: میلهای که مخروط به آن متصل است و به عمق خاک نفوذ می کند. این میله معمولا از جنس فولاد ساخته می شود و دارای طول های مختلف است.
- دستگاه های جانبی: ممکن است از دستگاه های جانبی مانند پمپ های هیدرولیکی، ژنراتورهای برق و تجهیزات ایمنی نیز استفاده شود.

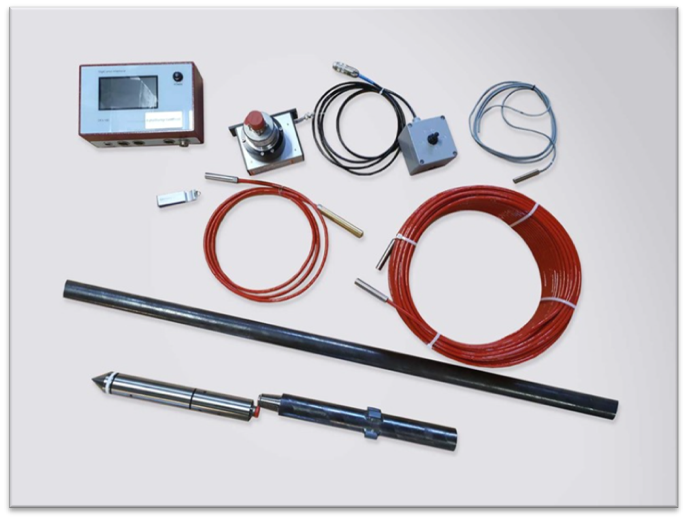

تجهیزات آزمایش سی پی تی
روش انجام آزمایش CPT خاک
آزمایش نفوذ مخروط CPT بر اساس استاندارد ASTM D 3441 به صورت میدانی انجام می شود. در آزمون CPT خاک مخروط با قطر 57.3 و زاویه پخی 60 درجه و با سرعت 2 سانتی متر بر ثانیه توسط جک های هیدرولیکی به داخل خاک فرو می رود و مقاومت را در جداره ها و نوک ثبت می کند. به این ترتیب می توان بسیاری از ویژگی های خاک محل نظیر مقاومت برشی زهکشی نشده، مدل برشی یا G، تعیین ضریب نفوذپذیری خاک، مدول الاستیسیته E ، دانسیته نسبی، زاویه اصطکاک داخلی و بسیاری دیگر از پارامترهای مهم را تخمین زد.

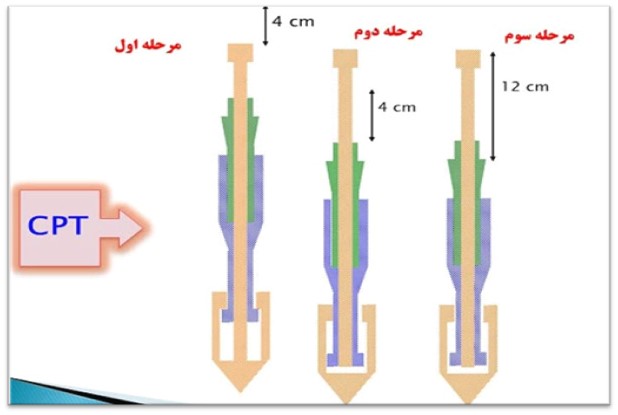

روش انجام تست CPT

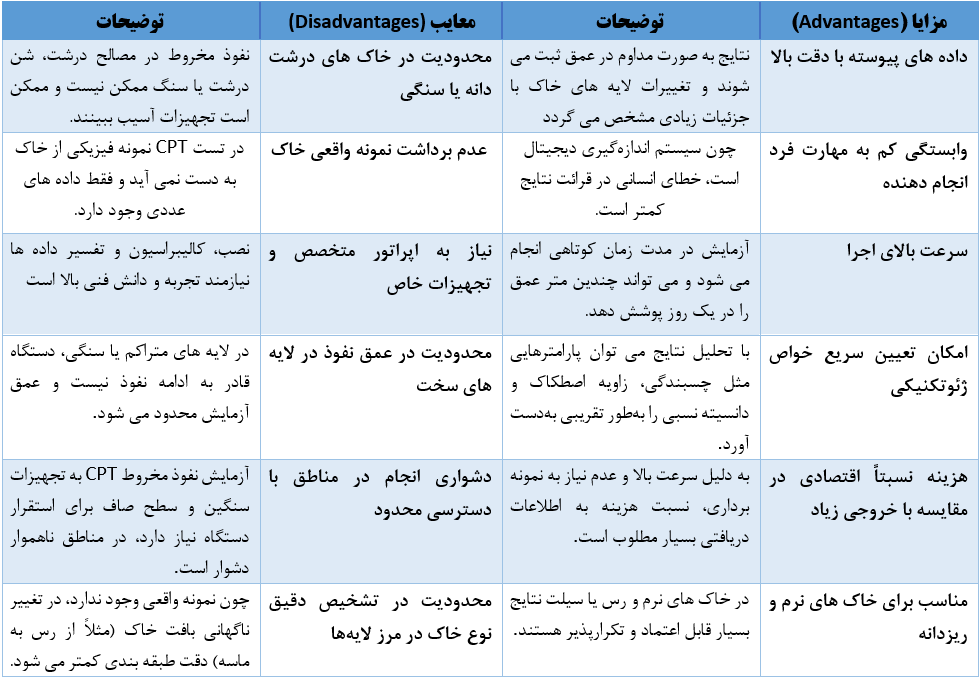

مزایا و معایب آزمایش نفوذ مخروط CPT
از جمله محاسن و معایب آزمایش نفوذ مخروط سی پی تی می توان به موارد زیر اشاره کرد.

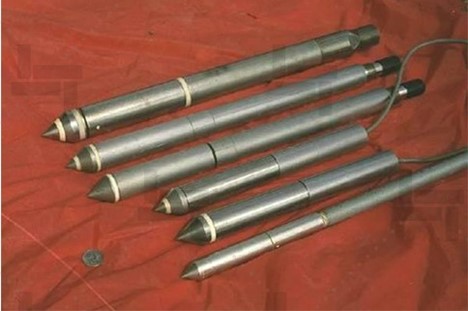

تصویر مخروط نفوذی آزمایش سی پی تی
جمع بندی
آزمایش نفوذ مخروط CPT ابزاری دقیق و سریع برای شناسایی ویژگی های مکانیکی و فیزیکی خاک در پروژه های ژئوتکنیکی است که با ارائه داده های پیوسته امکان تحلیل دقیق لایه های زیرسطحی را فراهم می کند. این روش به ویژه در طراحی پی، ارزیابی پایداری شیب ها و مدیریت منابع آب زیرزمینی کاربرد گسترده ای دارد.
با وجود نیاز به تجهیزات خاص، دقت بالا و صرفه اقتصادی آن باعث شده به یکی از محبوب ترین روش های میدانی در مهندسی ژئوتکنیک تبدیل شود. برای اجرای تخصصی و دقیق نظیر آزمایشات SPT ، لوژان، لوفران و ... می توانید با شرکت کاوش تراز نیرو تماس بگیرید و از خدمات مهندسی حرفه ای آن بهره مند شوید.
